Paltrok 02
Opbouw van een paltrok.
Deel 2
De tekening op ware grootte getekend vanuit het Groot Volkomen Molenboek. De rode lijnen zijn weegbanden. |
Een zijkant in elkaar gezet met korbelen. De kotstijlen is iepen, zolderbalken is oregon-pine, weegbanden is lariks, korbelen is merbau. |
De voorkant volgens tek. gemonteerd net als de zijkanten. Alle verbindingen zijn in elkaar gekeept |
Het geheel staat haaks. De spijkers links en rechts is om alles uit te lijnen. |
De opzet van de zaagvloer, ook op ware grootte getekend. De verdeling van de rollen en balken is bepaald volgens tekening van Sipman. Alles haaks op een plaathoek geklemd. |
Met draaibank van de rollen (marupa) 3 mm afgedraaid. Asdikte is 14 mm, uiteinde is 11 mm. Op de balken komen nog sleeneuten, waarover de zaagslee zal gaan rollen. De rollen steken 3 mm boven de balken uit. |
De rollen met alum. ringen. In de kopse kanten komen 3 mm messing assen. Links en rechts de vloeren voor de houtkraan en houtuitvoer. |
In het centrum van de vloer 2 x 2 dubbele rollen. Daar is ook het grootste gewicht. De zaagramen (eiken) komen in het hart van de zaagvloer (open deel). |
De kotvloer (betonplex) met 4 uitsparingen voor de kotstijlen. De koningstijl en koningsbalk staan klaar (eiken). |
De kast op de kotvloer. De koningstijl staat nu tussen 4 staande klossen, waarvan 2 liggende wiggen worden. |

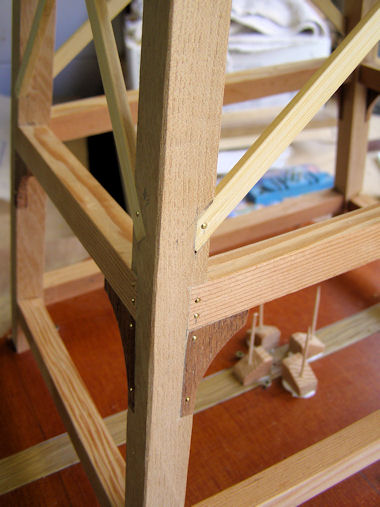

Detail van de verbindingen: kotstijl, weegband, korbeel, zolderbalk met toognageltjes. |
Begin van de kap (oregon-pine) op de bovenkant van de kast en de plaats voor de windpeluw (eiken). |
