Paltrok 10

Opbouw van een paltrok.

Deel 10

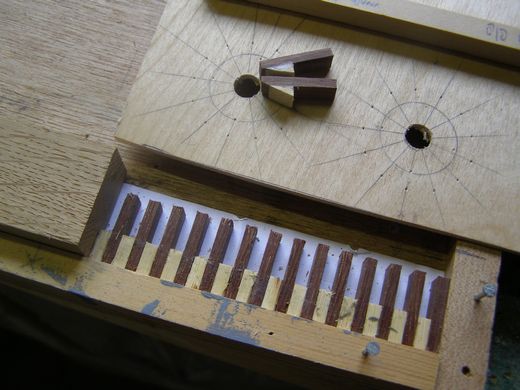

Op steek zetten / grotere kam en dam gezaagd, wordt later op lengte gemaakt.	Alles gezaagd op steek, lengte nog aanpassen.
Getekend op 120 graden en omtrek varkenswiel bepaald.	Krukas getekend en krukken gezaagd/geboord op exact de zelfde maten. Blokje hout is 8 mm vierkant.
Nee, geen vogelhuisje! Dient als model 120 graden voor solderen van de juiste stand krukken.	Zo gesoldeerd aan elkaar, tussen de messing krukwangen nu nog de doorlopende as wegzagen en afvijlen.
Stand van krukpollen (in rood getekend).	Krukwangen gezaagd / gevijld.
Krukpollen, onder merbau, boven eiken. Staat ingekeept in eiken, ivm sterkte.	8 mm bout, kammen op steek zetten / lijmen.
Resultaat, 34 mm buitenmaat.	Rond 8 mm wordt 8 mm vierkante as.
Complete krukvloer / pollen / wangen. De krukken staan op 120 graden, is 4 mm dik, as is 4 mm rond.	Bij pol 2 ziet men schroefdraad + moer. Bedoeld voor evt. reparatie van varkenswiel cq. afstelling van krukas.

Met dank aan Peter van Sloten.

Alle foto’s op deze pagina eigendom Peter van Sloten.
